鞋面材料的耐磨性能好壞是評估鞋類產品的質量的重要指標之一，因此鞋類生產商在生產鞋產品過程中，都需要對鞋面材料的耐磨性進行測試，從而有效提高鞋產品的質量和穿用壽命。

以Taber耐磨試驗機為代表的旋轉平臺、雙頭耐磨試驗機，因具有操作簡便、結果穩定、適用范圍廣等諸多優點，已為越來越多的國內外客戶認可，許多企業和貿易商指定用Taber耐磨測試結果做為表征鞋材耐磨性能的重要指標之一。

試驗原理：

被測試樣放置在一個旋轉平臺上，通過旋轉平臺帶動其上方的兩個摩擦輪滾動，摩擦輪在一定負荷下與試樣進行旋轉摩擦運動來磨損試樣。一個摩擦輪朝外，另一個摩擦輪朝內摩擦試

樣。磨耗痕跡為一個重疊的環形。經過規定摩擦圈數后，根據試樣表面磨損情況和顏色變化程度，進行分級評定。

試驗設備：

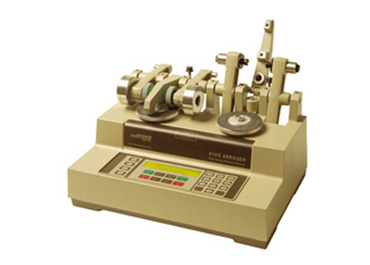

型號： 5155 ，雙測試臺磨耗試驗機，旋轉轉速是0-50000(可快速設定100, 500, 1000 或2500轉)，支撐壓桿通過增加砝碼加大對試樣施加的負荷，3種負重：250g,500g和1000g。摩擦砂輪按磨損強度依次遞增的順序有CS10、CS17、H18和H22四種型號可選。

試樣制取：

取人造革的鞋面材料作為試驗樣品，取3 個代表性的樣品進行試驗，每個試驗樣品各裁取8塊直徑為(106±1)mm 的圓形待測試樣，并將待測試樣對折兩次后，用剪刀切去疊角，使其中心 形成一個直徑為6mm的圓孔。

測試操作：

將試樣正面朝上固定于旋轉平臺上，并將選定的砂輪安裝在支撐壓桿上。選擇合適的負荷后，將支撐壓桿放下，使砂輪與試樣表面接觸，連接并打開吸塵裝置。啟動儀器，按計數器設定的旋轉次數進行測試。

對于鞋面材料，摩擦次數統一采用500次。測試結束后，取下試樣，檢查并記錄試樣的磨損情況。

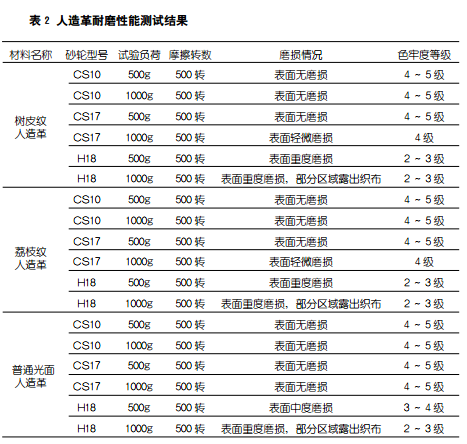

結果評估：

磨損強度較小的砂輪如 CS10、CS17，對人造革鞋面材料的磨損程度較小，試驗前后試樣的磨損和變色不明顯，而磨損強度較大的砂輪H18， 則能使其受損程度發生明顯變化。當砂輪對人造革的磨損產生明顯變化時， 試驗負荷的增加也會明顯加劇試樣的受損程度。因此，選用型號為H18 的砂輪可以明確分辨出人造革耐磨性能的好壞。
